加工技術・事例一覧
切断
直切をはじめ斜め切断、多角切断、半割、3次元切断など様々な切断が可能。
加工技術・事例一覧
切断
直切をはじめ斜め切断、多角切断、半割、3次元切断など様々な切断が可能。
直切をはじめ斜め切断、多角切断、半割、3次元切断など様々な切断が可能。
帯鋸（バンドソー）、丸鋸（メタルソー）を使用した通常の直切の他, 斜め方向に可動が可能な帯鋸や丸鋸による斜め切断、縦型帯鋸による半割など、様々な切断が可能です｡
数量が多い場合はバイトによる突っ切り切断、丸鋸切断など、寸法、長さ、切断個数により様々な方法を用いて切断いたします｡
パイプコースター、3次元レーザー加工機を使用することにより小ロットで複雑な切断も可能です。
ニッコークラスター®
加工設備・技術

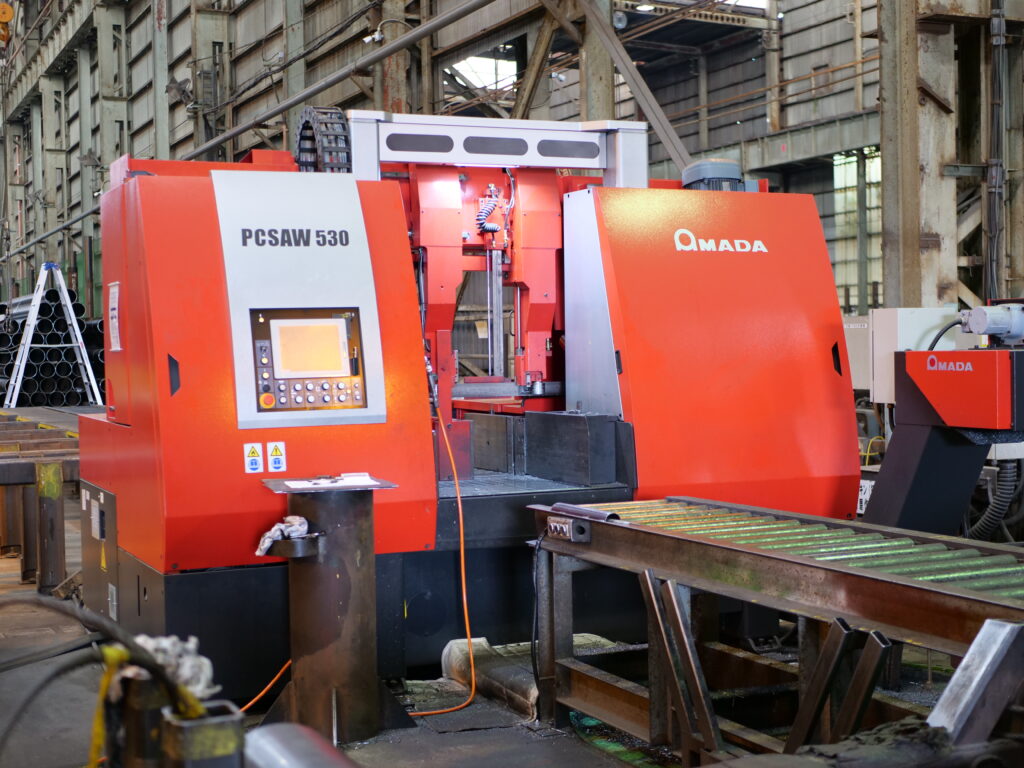

【PCSAW-530】パルスカッティングバンドソー
パルスカッティングバンドソー切断です。
一般的に使用されるバンドソー切断に比べ、高速切断が可能です。
切断可能範囲は、外径はφ30～φ530迄切断可能です。
一般的に使用されるバンドソー切断に比べ、高速切断が可能です。
切断可能範囲は、外径はφ30～φ530迄切断可能です。
【PCSAW-530】パルスカッティングバンドソー動画
一般的なバンドソーよりも高速な切断が可能です。
動画はSTK400 外径φ216.3を切断していますが約2分ほどで切断することが可能です。
動画はSTK400 外径φ216.3を切断していますが約2分ほどで切断することが可能です。

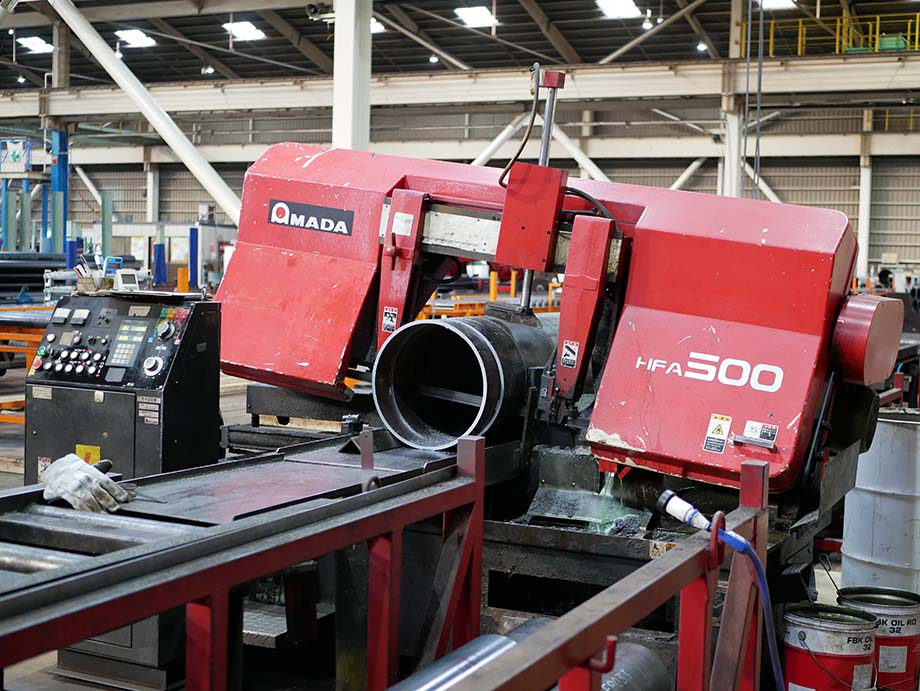

帯鋸（バンドソー）切断
帯鋸で切断する方法で、主に鉄やステンレスの鋼管を切断するときに使用します。
帯鋸（バンドソー）切断 動画
帯鋸で切断する方法で、主に鉄やステンレスの鋼管を切断するときに使用します。

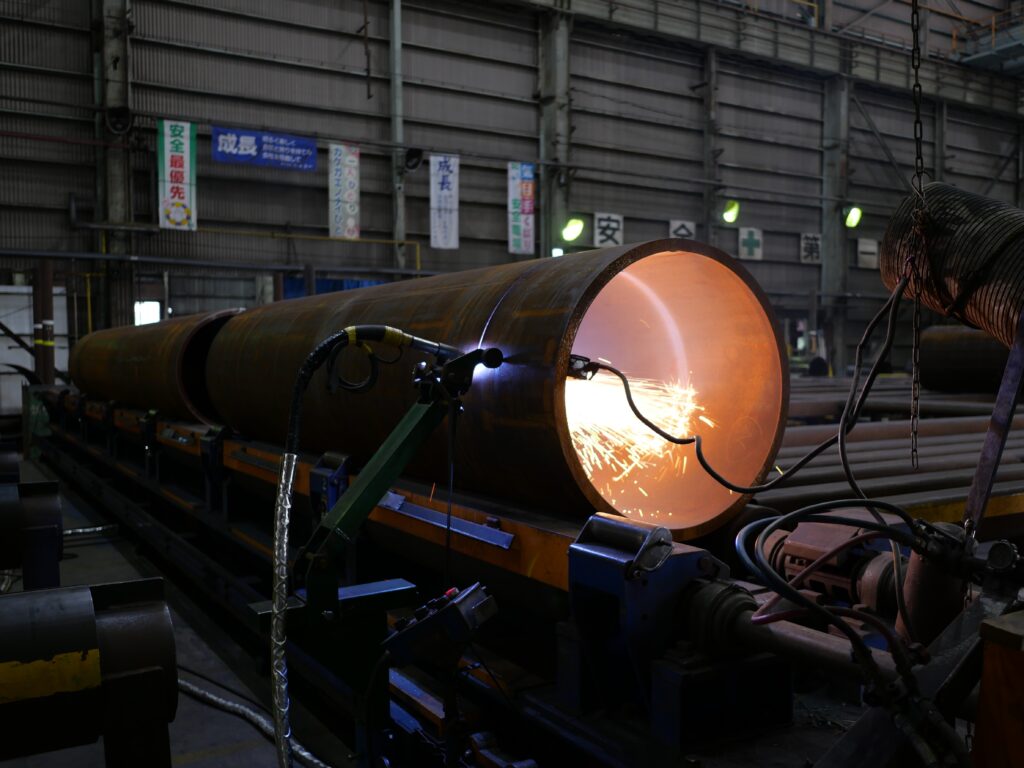

鋼管（パイプ）プラズマ切断機
鋼管のプラズマ切断は、切断する金属と電極の間に発生させたプラズマアークで溶融し、切断を行う方法です。弊社では、主にφ1219.2（1200A）迄の鋼管を切断する時に使用しています。
鋼管（パイプ）プラズマ切断機 動画
鋼管をプラズマで切断している時の動画です。この動画では、建築構造用炭素鋼鋼管 STK490/STKN490Bのパイプを切断しています。
ガス切断
1200A迄の鋼管を切断するときに使用します。
ガス切断 動画
1200A迄の鋼管を切断するときに使用します。
CNC超硬丸鋸切断機
ステンレスパイプ専用切断機として導入致しました。
一般的に使用されるバンドソー切断に比べ、高精度でより良い切断面が得られ、高速切断が可能なことが特徴です。（外径はφ25～φ114.3 長さは3ｍ迄の連続切断が可能です。）
一般的に使用されるバンドソー切断に比べ、高精度でより良い切断面が得られ、高速切断が可能なことが特徴です。（外径はφ25～φ114.3 長さは3ｍ迄の連続切断が可能です。）
CNC超硬丸鋸切断機 動画
切断条件をCNC化し指定した複数の長さで、連続して切断することが可能です。また、切断し終わった製品は、コンベアで長さ別に指定した位置迄で送られてきますので品質管理にも役立っています。

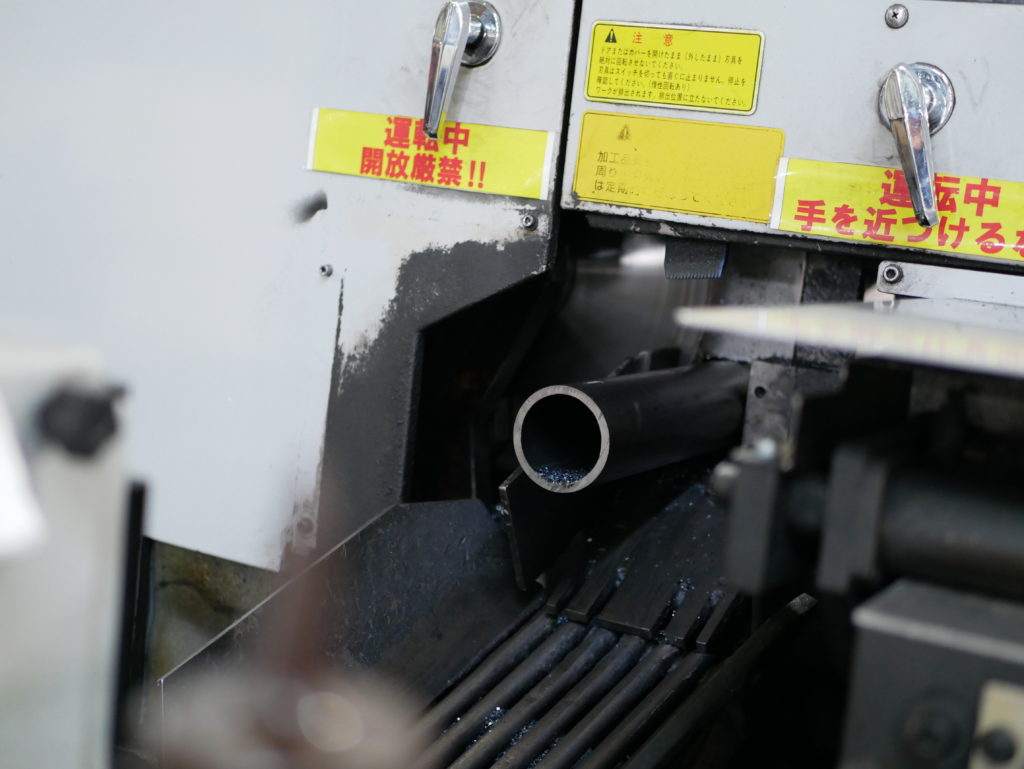

丸鋸切断（メタルソー）
チップソー、メタルソーといった丸鋸刃で切断するので切断面がきれいなのも特徴です。比較的数量が多いものを切断する時に使用し、斜め切断、多角切断が可能な物もあります。
丸鋸切断（メタルソー）動画
チップソー、メタルソーといった丸鋸刃で切断するので切断面がきれいなのも特徴です。比較的数量が多いものを切断する時に使用し、斜め切断、多角切断が可能な物もあります。
パイプコースター（CNCパイプ自動切断機）
プラズマ・ガスを使用し複雑な3次元切断が可能なです。また、自動マーキングシステムで罫書も可能なので次工程の作業時間短縮にもつながります。
パイプコースター（CNCパイプ自動切断機）動画
プラズマ・ガスを使用し複雑な3次元切断が可能なです。また、自動マーキングシステムで罫書も可能なので次工程の作業時間短縮にもつながります。
縦型帯鋸（バンドソー）切断
高さ約1200㎜迄切断が可能で、任意の角度で斜めに切断したり、半割（竹割）切断も可能です。
縦型帯鋸（バンドソー）切断 動画
高さ約1200㎜迄切断が可能で、任意の角度で斜めに切断したり、半割（竹割）切断も可能です。
ニッコークラスター®
切断 事例紹介
直角
鉄、ステンレスパイプの小口径から大口径まで、幅広いサイズの加工が可能です。
ニッコークラスター®

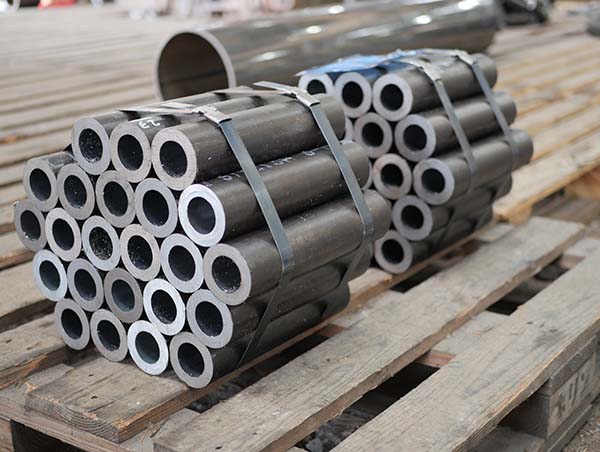

鉄パイプ バンドソウ切断
STKM13Aを切断し結束した事例です。

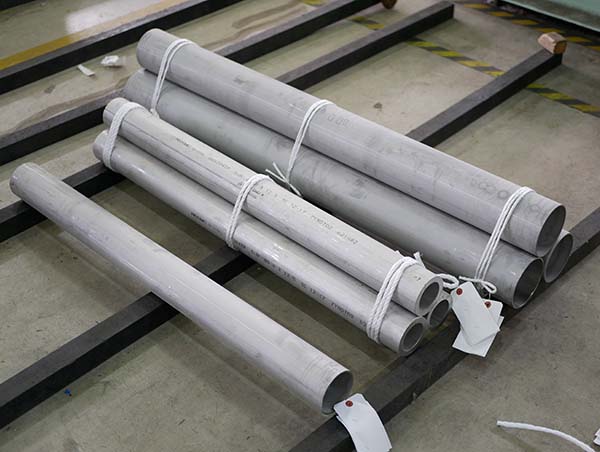

ステンレスパイプ バンドソウ切断
SUS304シームレス鋼管を切断、結束した事例です。

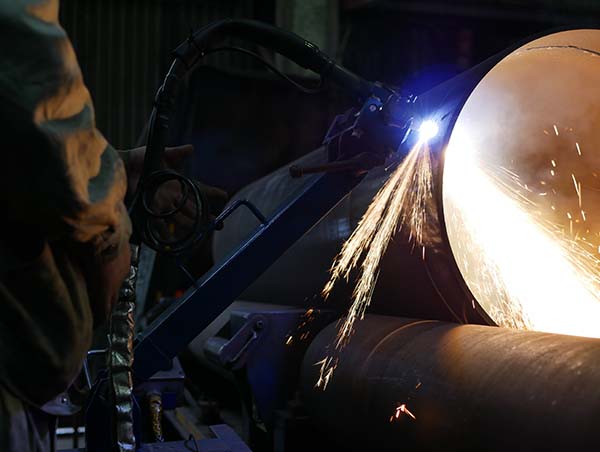

鉄パイプ プラズマ切断
比較的に外径が大きな鉄パイプを切断（溶断）するときに使用します。写真はSTK400-E 鋼管をプラズマで切断している様子です。
鉄パイプ ガス切断
比較的に外径が大きな鉄パイプを切断（溶断）するときに使用します。写真はSTK400-E 鋼管をガスで切断している様子です。
斜め切断
バンドソー、メタルソー、パイプコースター、レーザーなどを使用し幅広いサイズで切断加工が可能です。
ニッコークラスター®

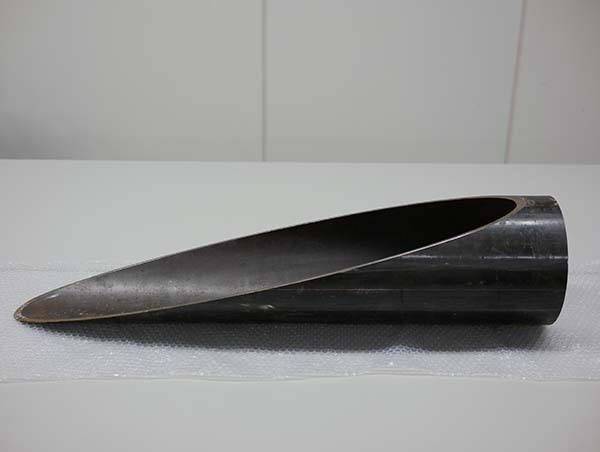

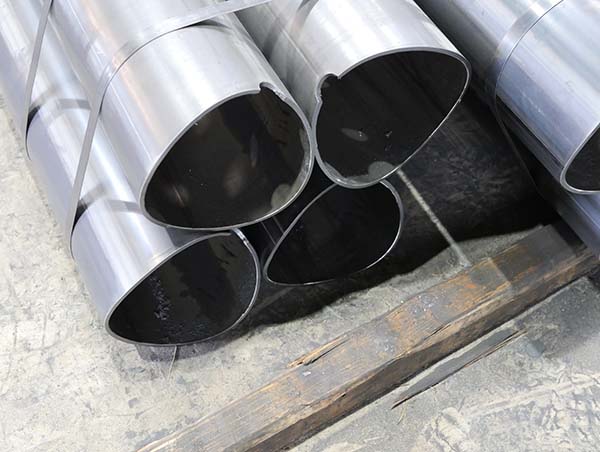

鉄パイプ 縦型バンドソー切断
STK400-E鋭角に斜め切断した事例です。

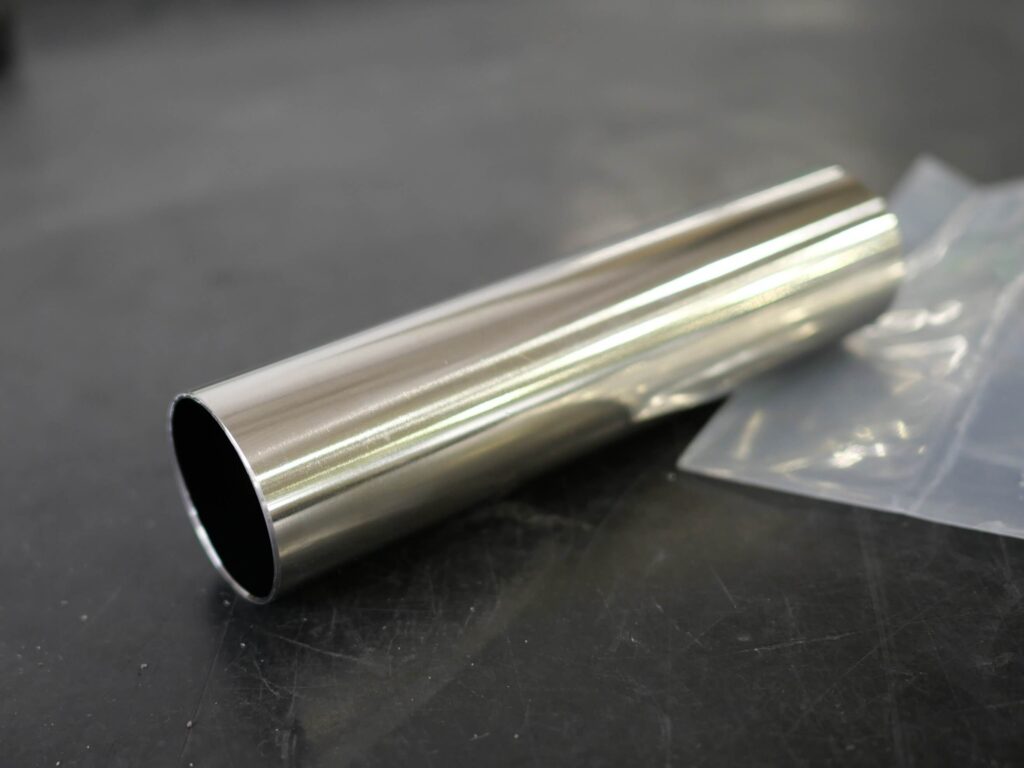

ステンレスパイプ バンドソウ切断
ステンレスパイプを角度45度で斜め切断した事例です。写真は内面＃400研磨後斜め切断した物になります。

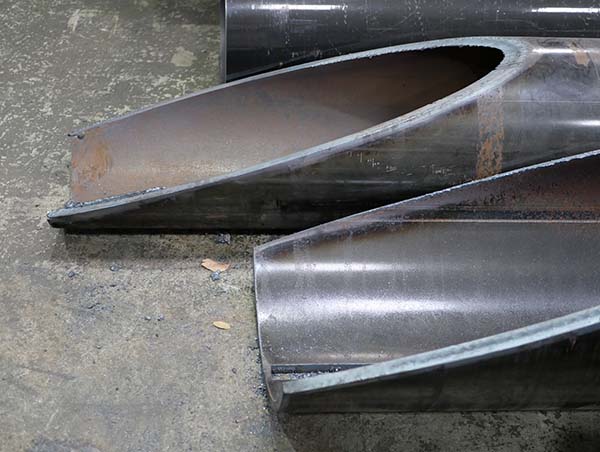

鉄パイプ プラズマ切断
STK400をパイプコースターで斜め切断した事例です。

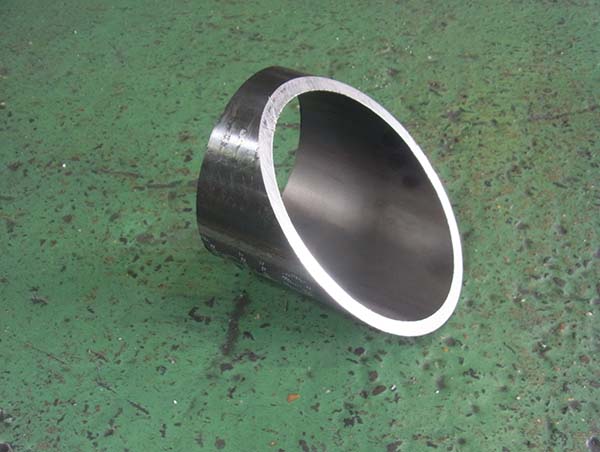

鉄パイプ 丸鋸切断（メタルソー）
STKM13Aを片側斜め切断した事例です。また、両側に角度をつけ、連続して切断することも可能です。
ステンレスパイプ レーザー切断
SUS304ステンレスパイプをヘッドの角度を変えながら45度でレーザーカットした事例です。
鉄パイプ 丸鋸切断（メタルソー）
STKM13A厚肉の鋼管を斜め切断した事例です。
多角切り
鋼管を2段階に分け切断することで写真のような形状の切断が可能です。
ニッコークラスター®
鉄パイプ メタルソー切断（丸鋸）自動切断
STKM13A鋼管をメタルソウで片側を90度、45度で2回切断致しました。写真は自動で連続多角切断した物になります。

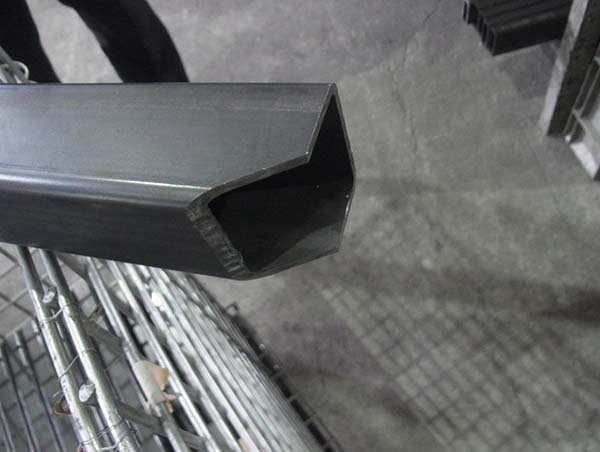

鉄角パイプ メタルソー切断（丸鋸）自動切断
STKR鋼管をメタルソウで片側を90度、45度で2段階切断致しました。写真は自動で連続多角切断した物になります。

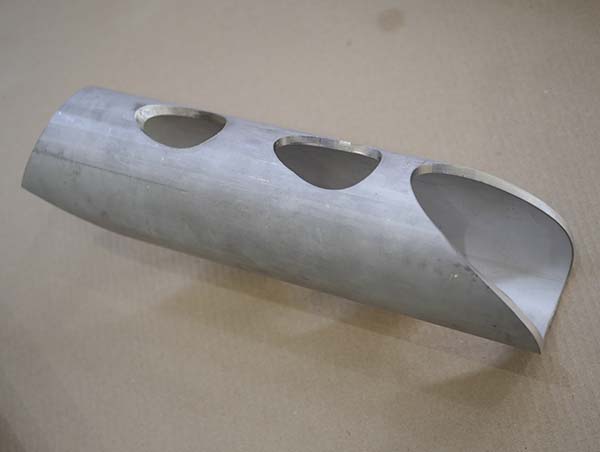

パイプ 3次元切断
パイプコースター（CNCパイプ自動切断機）や3次元レーザー切断機を使用することで複雑な形状の切断が可能です。
ニッコークラスター®
鉄パイプ パイプコースター 穴あけ加工+罫書
STK490鋼管にパイプコースターでの3次元切断で穴明け加工し、穴の中心から罫書を入れました。罫書を入れた事により次工程の簡略化にもつながっています。
鉄パイプ パイプコースター 斜め切断
STK400にパイプコースターで鋼管の斜め切断をした事例です。

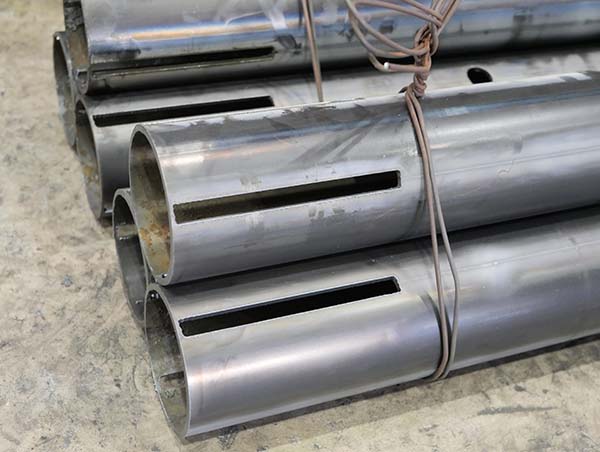

鉄パイプ パイプコースター スリット加工
STK（鋼管）にパイプコースターでスリット加工した事例です。
鉄パイプ パイプコースター 3次元切断
STK400（鋼管）をパイプコースターでプラズマ3次元切断した事例です。写真のような複雑な形状の切断が可能で、切断と同時に開先加工も可能です。
鉄パイプ パイプコースター ストレーナー
SGP（鋼管）に、パイプコースターでストレーナー加工及び両管端部にベベル加工した事例です。
鉄パイプ パイプコースター 斜め切断 開先加工 グラインダー仕上げ
パイプコースターで斜め切断を行い、開先加工及びグラインダー仕上げ迄行った事例です。

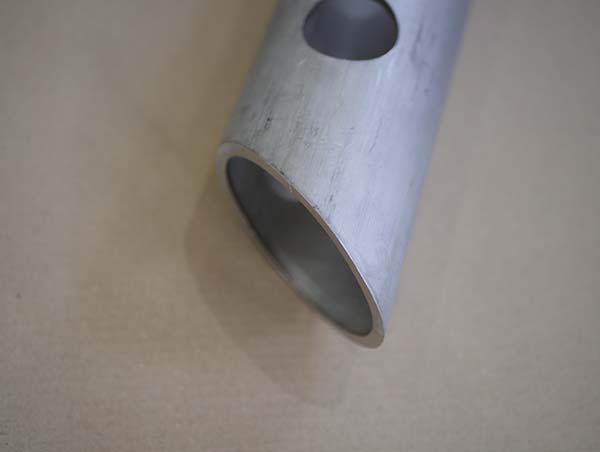

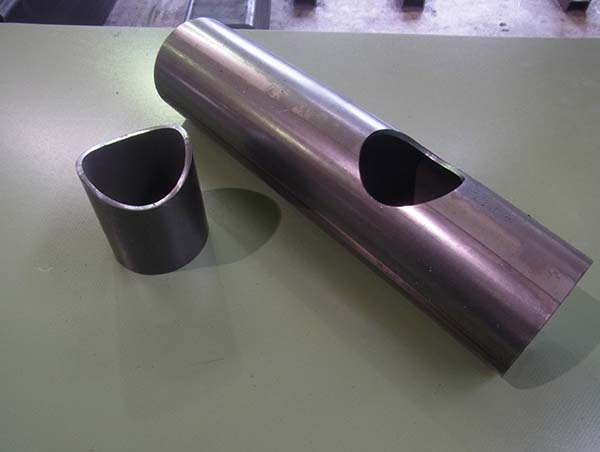

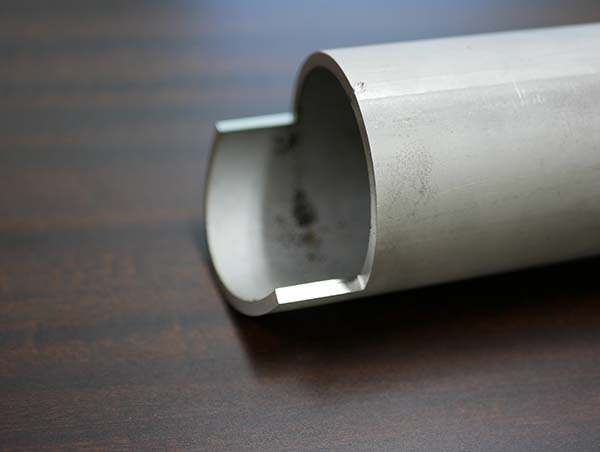

ステンレスパイプ レーザー切断
SUS304ステンレス鋼管を3次元レーザー切断機で切断した事例です。
鉄パイプ レーザー切断
STK400を3次元レーザー加工機で切断した事例です。パイプコースターでの切断に比べ切断の寸法精度が高く外径が小さな鋼管の切断が可能です。
ステンレスパイプ レーザー切断
SUS304ステンレスパイプを3次元レーザー加工機で切断した事例です。写真のような複雑な形状の切断も可能です。

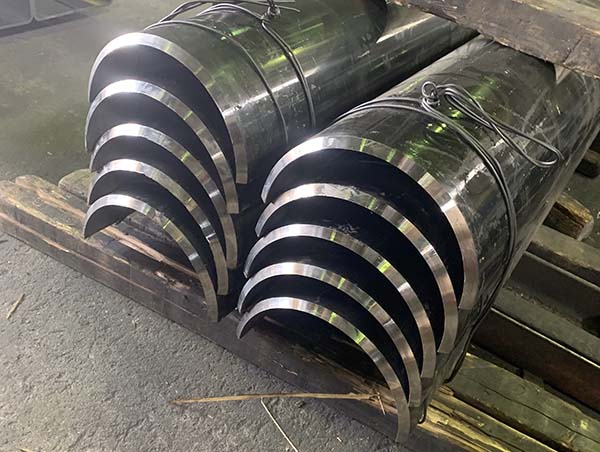

鉄パイプ 半割（竹割）切断
STK400鋼管を半割加工した事例です。

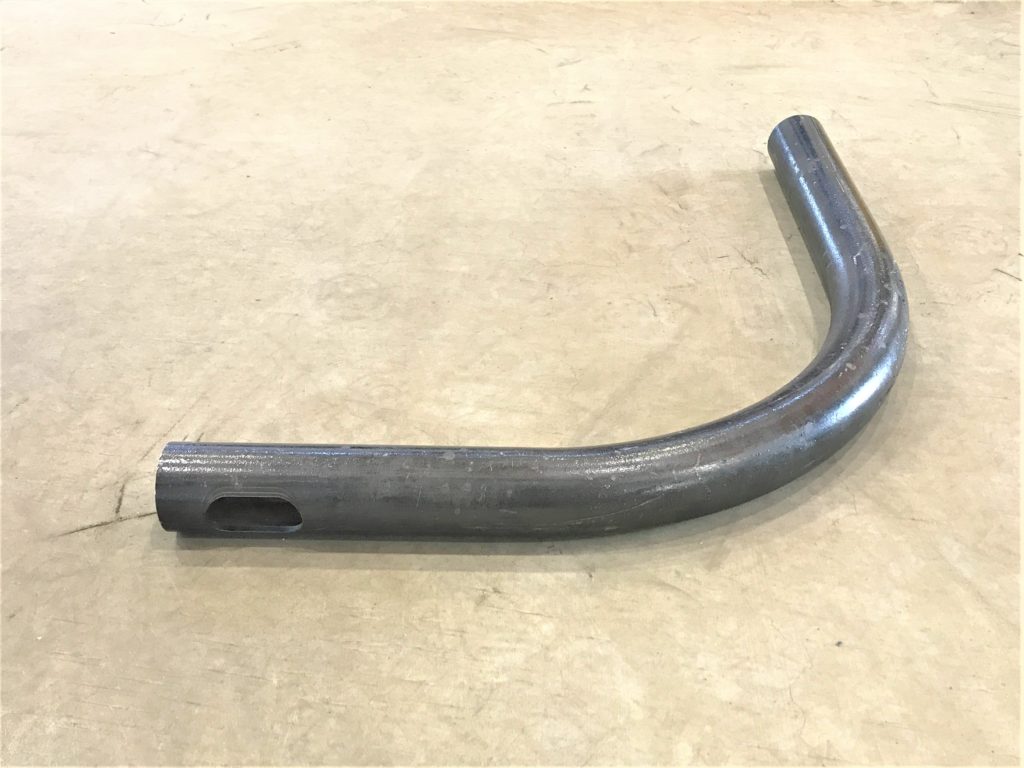

鋼管（ベンド管）加工穴あけ
鋼管曲げ加工後レーザーで穴あけ加工を行った事例です。
パイプコースター 切断
パイプコースター（CNCパイプ自動切断機）で複雑な形状の切断+罫書が可能です。
ニッコークラスター®鉄パイプ パイプコースター 穴あけ加工+罫書
STK490鋼管にパイプコースターでの3次元切断で穴明け加工し、穴の中心から罫書を入れました。罫書を入れた事により次工程の簡略化にもつながっています。
鉄パイプ パイプコースター 斜め切断
STK400にパイプコースターで鋼管の斜め切断をした事例です。
鉄パイプ パイプコースター スリット加工
STK（鋼管）にパイプコースターでスリット加工した事例です。
鉄パイプ パイプコースター 3次元切断
STK400（鋼管）をパイプコースターでプラズマ3次元切断した事例です。写真のような複雑な形状の切断が可能で、切断同時に開先加工も可能です。
鉄パイプ パイプコースター ストレーナー+ベベル加工
SGP（鋼管）に、パイプコースターでストレーナー加工及び両管端部にベベル加工した事例です。
鉄パイプ パイプコースター 斜め切断 開先加工 グラインダー仕上げ
パイプコースターで斜め切断を行い、開先加工及びグラインダー仕上げ迄行った事例です。
鉄パイプ 外ベベル加工+グラインダー仕上げ
パイプコースターで、STK400-E（鋼管）を開先角度35度で切断しグラインダー仕上げまで行った事例です。
鉄パイプ 内ベベル加工 グラインダー仕上げ
鉄鋼管の管端部を35度の角度で内開先形状に切断を行い、グラインダー仕上げした事例です。
鉄パイプ パイプコースター 3次元切断
STK400の管端部を相手側の曲線に合わせた切断を行った事例です。
鉄パイプ パイプコースター 切断（STK400）
図面指示を基に事例写真のような形状で切断致しました。
鉄パイプ パイプコースター 3次元切断
STK400相手側、鋼管接合部の曲線形状に合わせ切断した事例です。
鉄パイプ 半割（竹割）切断
STK400鋼管を半割加工した事例です。
